Samba Performanz [Kommentar]

Wie ich vor einer Weile festgestellt habe, ist Samba bei Übertragungen von einzelnen Dateien eben auch auf einen Prozessorkern beschränkt. Gerade bei NAS Geräten, die in der Regel nur wenig Prozessorpower pro Kern haben ist das eher problematisch. Bei meinem Odroid H2+ heißt das im Klartext, dass nur 600 bis 1000 MBit/s (darunter befindet sich ein btrfs Dateisystem mit Komprimierung, die Geschwindigkeit steigert sich aber nicht, wenn ich das Dateisystem ohne Komprimierung einhänge, die Daten die übertragen werden sind aber bereits komprimiert, insofern sollte die Btrfs komprimierung sich auch von selbst deaktivieren) genutzt werden können, wenn keine parallelen Übertragungen stattfinden, sondern nur eine Datei geschrieben wird.

FTP als Alternative?

Als Alternative habe ich somit FTP getestet und komme auf 1,8 GBit/s. Da FTP bei einem NAS aber nicht so wirklich praktisch / komfortabel ist und an vielen stellen auch nicht unterstützt wird (z.B. Multimediageräte wie SAT Receiver), wäre es natürlich schöner, wenn man SMB beschleunigen könnte.

Somit bin ich auf diesen Artikel bei heise gestoßen. Dummerweise hatte ich auf meinem Ubuntu 20.04 noch eine Version kleiner als 4.12 installiert (Randnotz, der heise Artikel geht vor anderthalb Jahren noch von einer “schnellen” Verbreitung aus). Somit blieben zwei Möglichkeiten. Variante 1 ist selbst Samba zu kompilieren (dafür muss man eine Menge Pakete installieren – in meinem Fall rund 140 Pakete) oder eben eine aktuellere Ubuntu Version ohne long term support.

Mein erster Versuch war also der make from scratch Ansatz.

Seltsame Fehler

Das hat zwar funktioniert aber nachher hat der samba Service den Status:

sys_path_to_bdev() failed for path [.]

ausgegeben. Das kam mir seltsam vor. Somit bin ich zu einem vorherigen Stand zurückgekehrt und habe mich entschlossen auf eine neuere Ubuntu Version zu wechseln. Die Kurzform ist: Der Fehler besteht in allen neueren Samba Versionen (möglicherweise nur, wenn man btrfs als Dateisystem nutzt). Es gibt zwar Ansätze das zu beheben (zusätzliche Mountpunkte in der fstab datei) aber auf solche Bastelansätze nur für Samba kann ich auch verzichten.

Performanz Tuning

Also habe ich beschlossen den Fehler zu ignorieren. Wenn er quasi jeden Nutzer betrifft, dann besteht ja die Hoffnung, dass sich irgendwann mal jemand darum kümmert. Wobei die Chancen wohl nicht so riesig sind, wenn der Fehler in Samba schon lange vorhanden ist.

Somit habe ich Neugierig einen neuen Performanztest gemacht und dabei festgestellt, dass ich nichts von den ach so tollen Geschwindigkeitssteigerungen (verringerter Overhead durch Kernel Support via io_uring und Nutzung der schnelleren Verschlüsselung durch Gnutls) lt. Heise Bericht merke.

Wenn man sich den Heise Bericht genauer durchliest, hat man aber auch eher den Eindruck, als wenn eine Pressemitteilung abgeschrieben wurde. Es wird zwar io_uring erwähnt aber nicht, dass das z.B. extra konfiguriert werden muss oder wie.

In meinem Fall mit btrfs und io_uring z.B. so:

[backup]
writeable = yes
path = /data/backup
vfs objects = btrfs, io_uring
btrfs: manipulate snapshots = no
valid users = xyz
writeable = yes
write list = xyz,@xyz
# smb encrypt = required
smb encrypt = desired
force user = xyz

Spezielle Netzwerkkarten für Multikernnutzung oder direkten Speicherzugriff

Eine Alternative zu obigem Ansatz, der bei mir leider nichts gebracht hat, ist die Nutzung von speziellen Netzwerkkarten, die RSS oder RDMA nutzen (die meisten Adapter können das nicht bzw. die Intel Chips wie der 225V können es wohl aber es wird bewusst nicht unterstützt). Somit bleiben z.B. die AQtion Chips übrig, die aber kaum verbaut werden. RSS funktioniert auch nur, wenn sich die entsprechenden Chips beidseitig genutzt werden. Dabei wird die Kommunikation aufgeteilt und somit die Last auf mehrere Prozessorkerne verteilt. Allerdings auch für das Speichermedium. Gerade bei Festplatten hat das also auch Nachteile wegen den dadurch entstehenden verteilten Zugriffen und Kopfbewegungen.

Weitere Informationen siehe auch hier. Bei stärkerer Verbreitung (Linux Kernel 5.15) ggf. auch KSMBD. Der Ansatz hört sich vielversprechend an. Dabei zieht SMB in den Kernel um und soll dadurch schneller werden.

Fazit:

Wer denkt, dass heute Mehrkernnutzung eigentlich selbstverständlich ist, wird bei SMB mal wieder eines besseren belehrt. Es kommt in dem Fall auf einen Kern an. Erstaunlich finde ich, dass man im Netz so wenig Infos dafür findet. Jeder mit einem NAS > 1 GBit sollte damit Probleme haben, wenn SMB genutzt wird und gerade im Windows Kontext gibt es dazu keine echten Alternativen, die auf breiter Basis von vielen Geräten unterstützt werden. Bei Backupsoftware wird teilweise nicht mal FTP unterstützt, geschweige denn NFS oder andere Ansätze.

Erstaunlich finde ich bei solchen Themen immer, dass die kaum jemandem auffallen. Das ging mir damals bei Intel Prozessoren auch schon mal so (5930K und Single Core Last). Gefühlt kauft jeder die dickste Kiste aber ob es dann nachher auch Leistung bringt, prüft scheinbar fast keiner. 😉

Odroid H2+ Performance [Kommentar]

Nachdem ich schon einen Beitrag zum Thema Raspberry Pi (ARM) vs. VPS Server gepostet hatte, habe ich nun auch noch den Odroid H2+ gekauft. Somit bieten sich ein paar ergänzende Benchmarks an.

Um das Ergebnis vorweg zu nehmen der Odroid H2+ ist rund doppelt so schnell.

Die Benchmarks:

Odroid H2+ Geekbench 5

Sysbench CPU Odroid H2+

Sysbench CPU

Sysbench Memory Odroid H2+

Sysbench Memory

Sysbench IO Sequential write (BTRFS mit Kompression, Luks Verschlüsselung, NVMe) Odroid H2+

Sysbench IO Sequential write (BTRFS mit Kompression, Luks Verschlüsselung, NVMe)

SQL / PHP Performance Odroid H2+

SQL / PHP Performance

Backup mit Komprimierung mit einer konventionellen Festplatte als Ziel Odroid H2+

Backup mit Komprimierung mit einer konventionellen Festplatte als Ziel

Sysbench IO lineares lesen mit Luks Verschlüsselung und BTRFS Komprimierung Odroid H2+

Sysbench lineares lesen

Sysbench IO Random Read / Write Luks BTRFS Komprimierung Odroid H2+

Sysbench Random Read / Write mit Luks verschlüsselung und BTRFS Komprimierung

Cryptbench Odroid H2+

Cryptbench

Fazit:

Durch die x86 Kompatibilität lässt sich problemlos jede Software im Linux Bereich nutzen und sogar Windows 10 läuft problemlos. Der Speicher kann nach eigenen Wünschen angepasst werden (bis 32GB) und somit können sogar virtuelle Maschinen genutzt werden.

2 SATA Festplatten können direkt verwendet werden und mit 2×2,5 Gbit Netzwerk ist die Grundlage für ein NAS vorhanden.

Die CPU bietet im Gegensatz zum PI Hardwarebeschleunigte Verschlüsselung.

Es gibt ein UEFI BIOS und somit kann auch Linux oder andere Betriebssysteme ohne Spezualbootloader installiert werden.

Für mich ist der Odroid H2+ der bessere Raspberry Pi. Der Odroid H2+ ist zwar deutlich Teurer aber eben auch deutlich flexibler. Der Idle Verbrauch ist aber nicht deutlich höher.

Das hängt aber wirklich vom Anwendungsfall ab. Der Pi leistet für seinen Preis durchaus erstaunliches.

Wenn ihr mit dem Raspberry Pi oder einem VPS vergleichen wollt, könnt ihr das hier machen. Der VPS ist etwas flotter aber viel ist es nicht.



DIY NAS ein Network attached Storage im Eigenbau [Kommentar]

Vorüberlegungen

Dieses Jahr wird wohl als das DIY Jahr in die Geschichte eingehen. So viel Zeit für Projekte (@Corona) hatte ich noch nie.

Bisher habe mich immer von der NAS Thematik abgesehen. Das hatte verschiedene Gründe. Bei mir ist der primäre Einsatzzweck das Backup mehrerer Rechner.

Festplatten sind heute oft deutlich schneller als 1 Gbit Netze (das theoretische Maximum liegt bei einem Gbit Netz bei 125 MB/s, praktisch sind es oft eher 90 MB/s, eine Moderne Festplatte schafft heute ca. 250 MB/s). Somit war die per USB 3.0 angebundene Festplatte immer die deutlich flottere Alternative und zudem deutlich günstiger als ein NAS.

Weiterhin benötigt ein NAS ständig Strom, erzeugt Wärme und Geräusche. Festplatten können einen gerade im Wohnbereich auf Dauer nerven, wenn sie mit kleinen Lüftern kombiniert werden und rund um die Uhr laufen. Beides ist in NAS oft der Fall.

Seit längerer Zeit stehen bereits 10 Gbit Netze zur Verfügung aber die Kosten sind immens, wenn man mehrere Rechner vernetzen will. Ein Switch kostet je nach Portanzahl gerne mal mehrere hundert Euro und braucht aktive Belüftung und oft 30 oder 40 Watt Strom. Zusätzlich erzeugen diese Switches Lärm. Diese Variante war für mich absolut unattraktiv.

Es gibt zwar auch optische Switches (SFP+) für 10 Gbit im Bereich von 120€ aber dafür sind mir keine USB Adapter als Gegenstück bekannt. Somit braucht man zusätzliche Transceiver z.B. für Odroid und z.B. ein evtl. vorhandenes Notebook und somit treibt man den Preis schnell wieder deutlich in die Höhe.

Update 04.10.2021 Mittlerweile bekommt man 5 Port RJ45 10GBit Switches für 275€ mit bis zu 10 Jahren Garantie und ohne Lüfter.

Update Ende

Seit einer Weile stehen nun 2,5 Gbit Netze bzw. Geräte für 2,5 Gbit zu günstigeren Preisen zur Verfügung. Je Rechner kann man für einen USB Adapter ca. 40€ veranschlagen. Seit wenigen Tagen steht auch der erste bezahlbare Switch für ca. 115€ zur Verfügung (QNAP QSW-1105-5T 5 Port).

Da ich mit dem Raspberry Pi bereits experimentiert hatte und bereits feststand, dass ich einen Minirechner für Linux, Spielereien und Backup nutzen möchte, war der Schritt zum Eigenbau-NAS ziemlich klein.

Warum ein NAS?

Ein NAS hat den Vorteil, dass man von x Stellen darauf zugreifen kann. Statt lokal USB Platten anzustöpseln (für den Hauptrechner, für den Zweitrechner, für das Notebook, für den SAT Receiver, usw.) hat man nur noch eine zentrale Datensammlung die im gesamten Heimnetz verfügbar ist.

Theoretisch benötigt man somit weniger Festplatten und lokale Datensilos. Dazu kommt, dass man mit dem Dateisystem freie Hand hat. Während man bei Windows auf NTFS beschränkt ist und beim SAT Receiver ggf. auf Spezialformate (siehe Technisat), hat man in der Linux Welt die freie Auswahl und kann moderne Systeme mit Copy on Write und Komprimierung nutzen.

Weiterhin braucht man nicht überlegen wo die Daten liegen, wenn man ein zentrales NAS für die Ablage nutzt (Festplatte A, Festplatte B oder doch irgendwo anders?). Heute ist es in der Regel so, dass die meisten Geräte eh per LAN verkabelt sind, somit ist der Schritt die Datenablage auch per Netzwerk anzubinden konsequent.

Was kostet ein DIY NAS?

Die Hardware:

  • Odroid H2+ (ca. 140€)
  • RAM 32GB Ripjaws 2400 (ca. 100€, 8-16GB reichen auch, wenn  man nicht virtualisieren will und ZFS als Dateisystem ausschließt)
  • NVMe SSD WD SN550 (70€ 0,5TB bis 120€ 1TB)
  • Festplatten je nach Bedarf (in meinem Fall alte WD 4TB und neue Seagate Exos X14 mit 12TB für ca 300€)
  • Gehäuse Koling Satellite (ca. 40€)
  • Netzteil, Kabel, Schalter (40€)
  • 3D Druck Boardhalter und Mini-ITX-Blende (ca. 25€)
  • Noctua Lüfter 120mm 5V – NF-F12 5V (20€)
  • Sharkoon HDD Vibe Fixer (15€)
  • Bereits vorhanden (zwei weitere Rahmen wie Sharkoon, Metallbleche, Schrauben und Befestigungsmaterial)

Abzüglich der Festplatte rund 500€

Dafür bekommt ihr:

  • Ein Dateisystem eurer Wahl btrfs / ZFS / ext4
  • 32GB für virtuelle Maschinen oder viel Platz für Zwischenpuffern von Daten (der Odroid ist für Textverarbeitung, Tabellenkalkulation, im Internet surfen, Mails als vollwertiger Desktop Ersatz nutzbar). Selbst Windows 10 lässt sich problemlos installieren (das habe ich selbst bisher nicht gemacht aber Videos dazu gesehen).
  • 2×2,5 Gbit Schnittstellen (einschließlich Link Aggregation was einem aber mangels passenden Switches eher wenig nützt)
  • Maximale Flexibilität (beliebige Software, 10 Gbit Erweiterung über NVMe Karte oder über NVMe Karte 6 SATA Anschlüsse)
  • Die NVMe SSD könnt ihr auch gegen eine Karte tauschen, mit der weitere SATA Festplatten angesteuert werden können. Dann ist eher der direkte Vergleich mit einem fertig NAS gegeben oder ihr könnt alternativ Port Multiplier nutzen, um aus den 2 SATA Anschlüssen z.B. 4 zu machen.

Und ein NAS von der Stange?

Am ehesten vergleichbar ist aktuell der QNAP TS-453D-4G. Der bietet 4 Bays (also doppelt so viel wie der Odroid H2+ Anschlüsse hat, 2×2,5 Gbit, 4GB Ram statt 32GB, keine 1TB SSD für das Betriebssystem) ein vorgegebenes Betriebssystem und ausschließlich ext4 als Dateisystem.

Die Kosten liegen bei rund 600€. Wenn man die SSD und den RAM in dem Beispiel oben raus rechnet (das entspricht dann dem QNAP), gut 300€ mehr als der Selbstbau aber dafür mit Anschlussmöglichkeiten für zwei weitere Laufwerke.

Der Adapter für 4 weitere Laufwerke über den NVMe Anschluss kostet rund 40€ und dann braucht man für das Betriebssystem ggf. einen 64GB eMMC Baustein statt der NVMe SSD oder man nutzt eine SATA SSD. D.h. für 75 – 100€ (on Top auf die 300) hat man quasi die gleiche Ausstattung wie der QNAP, liegt also 200€ günstiger mit deutlich mehr Flexibilität.

Wie sieht das DIY NAS aus?

Odroid H2+ von unten

Mein erster 3D Druck Auftrag (ich habe mich für die günstigste Variante entschieden, wie man an der Druckqualität erkennt). Das Material ist aber hinreichend stabil, wenn auch kein optisches Highlight. Odroid H2+ von unten mit Boardhalter und WD SN550 1TB NVMe SSD für das Betriebssystem und zwei mal 16GB RAM

Odroid H2+ von oben

Odroid H2+ von oben mit Powertaster und Board als 3D Druck

Odroid H2+ im Gehäuse verbaut

Odroid H2+ in eingebautem Zustand im Mini-ITX Gehäuse. Sagen wir es sieht semiprofessionell aus. Das Loch für den Schalter nach dem 3D Druck einzubringen war keine gute Idee, dafür ist das Material nicht stabil genug gewesen, da der 3D Druck nicht massiv war (das hängt vom Material ab und wie hoch die Füllung ist). Somit ist etwas ausgebrochen aber mit Etwas Ponal lies sich das beheben. 🙂

Seitenansicht Gehäuse Kühlung, Odroid H2+ Festplattenbefestigung

Seitenansicht. Links Odroid H2+ auf 3D Druck Halter befestigt an den Mini-ITX Befestigungsbohrungen. Rechts Sharkoon Vibe Fixer, auf dem ich mit den Blechen noch zwei weitere HDD Halter befestige. Die starren Füße am Vibe Fixer habe ich später noch durch Gummipuffer getauscht. Am Lüfter befindet sich ein Blech um einen Teil der Luft auf den Odroid H2+ zu lenken. Der Hauptteil der bewegten Luft geht Richtung HDDs.

Gehäuse von oben ohne Festplatte

Gehäuse von oben ohne Festplatte

Von oben - die oberste Festplatte von dem potenziellen 3er Stapel

Von oben – die oberste Festplatte von dem potenziellen 3er Stapel

Gehäuse von seitlich oben mit Odroid H2+ und Festplattenhalterung

Fast finaler Ansatz des Aufbaus: Geändert habe ich die Befestigungsrahmen der Festplatten. Oben nutze ich noch zwei Rahmen ohne die Gummiringe als Befestigung. Die Platten sind unten mit Gummischeiben unter den Festplatten verschraubt. Das hat zu viele Vibrationen erzeugt. Somit habe ich die Rahmen durch andere mit Gummiringen zur Aufhängung der Festplatten ersetzt.

Finaler Aufbau mit beiden Festplatten frei hängend und Gummipuffern unten drunter.

Finaler Aufbau mit beiden Festplatten frei hängend und Gummipuffern unten drunter.

Geschlossenes Koling Satellite Gehäuse von oben

Geschlossenes Gehäuse von oben

Geschlossenes Koling Satellite Gehäuse von vorne

Geschlossenes Gehäuse von vorne

Die Temperaturen:

Die Seagate ist heliumgefüllt und somit effizienter als die alte Western Digital Festplatte. Die Seagate bewegt sich beim Temperaturbereich zwischen 35 – 40°C je nach Last. Die WD bei ca. 5°C mehr (Zimmertemperatur ca. 25°C und 800 RPM Lüfterdrehzahl).

Der Odroid H2+ liegt bei ca. 30°C an den drei Boardsensoren im Leerlauf. Die CPU Sensoren bei 45°. Der Lüfter ist dabei angenehm leise. Bei Datenübertragung gehen die Kerne auf 65°C hoch und sind somit noch weit vom kritischen Bereich von 95°C entfernt.

Das kann man von den Festplatten in Kombination mit dem Gehäuse leider nicht sagen. Obwohl die Platten maximal entkoppelt sind, ist das Blech so dünn, dass es durch das Geräusch der Festplatten angeregt wird und dieses eher verstärkt. Das kann einem bei geringer Entfernung gerade bei der alten WD auf den Senkel gehen.

Da ich die Festplatten aber nach 10 Minuten in den Standby schicke ist es nicht so dramatisch.

Update 30.09.2020: Ich habe später das komplette Gehäuse noch mit selbstklebenden Bitumenmatten ausgekleidet, die Schwingungen minimieren.

Der Stromverbrauch:

Im Idle mit Samba, Apache, Nginx, Mysql, Firewall, DHCP, Bind, Webmin, Webadm, Slapd, Openotp, Elasticsearch, Memcached, PHP, Redis, Proftp, TS3 Server, Opendkim, Postfix, Dovecot, Openvpn, SSH-Server.

    • WD, Seagate, Odroid H2+, Ubuntu 20.04, USB Stick, MicroSD Card Reader, 1Gbit USB Netzwerkadapter, NVMe SSD, 4 Port USB 3.0 Hub, Lüfter – 21 Watt
    • WD, Odroid H2+, Ubuntu 20.04, USB Stick, MicroSD Card Reader, 1Gbit USB Netzwerkadapter, NVMe SSD, 4 Port USB 3.0 Hub, Lüfter – 18 Watt
    • Seagate, Odroid H2+, Ubuntu 20.04, USB Stick, MicroSD Card Reader, 1Gbit USB Netzwerkadapter, NVMe SSD, 4 Port USB 3.0 Hub, Lüfter – 12 Watt
    • Odroid H2+, Ubuntu 20.04, USB Stick, SD Card Reader, 1Gbit USB Netzwerkadapter, NVMe SSD, 4 Port USB 3.0 Hub, Lüfter – 9 Watt
    • Odroid H2+, Lüfter, NVMe SSD, Ubuntu 20.04 ca. 6-7 Watt
    • 4 Port USB 3.0 Hub, USB Stick, MicroSD Card Reader ca. 1 Watt
    • 1 GBit USB Adapter ca. 1 Watt
    • WD ca. 9 Watt (Idle) – lt. Datenblatt 8,1 Watt
    • Seagate ca. 3 Watt (Idle) – lt. Datenblatt 5 Watt (nach 2 Minuten ca. 3 Watt mit Idle_B, das habe ich gemessen)

An dem Beispiel sieht man wie viel Strom alte Festplatten benötigen. Die Seagate hat interne Sparmechanismen, die gegriffen haben und ohne externe Tools bereits den Stromverbrauch senken.

Die Performanz:

  • Lokale SSD in Windows PC über Netzwerk auf NVMe SSD mit Windows Explorer (Luks, Btrfs, ZSD1 Komprimierung) in der Spitze ca. 220MB/s, Einbrüche auf 70 MB/s, im Durchschnitt ca 175 MB/s (das Limit ist in dem Fall dank schlechter Parallelisierung der Btrfs Komprimierung der Prozessor des Odroid, die Verschlüsselung sollte dank Hardwareunterstützung keine Rolle für die Performanz spielen)
  • NVMe SSD (Luks, Btrfs, ZSD1 Komprimierung) auf lokale SSD auf dem Windows PC mit dem Windows Explorer in der Spitze bis 290 MB/s, im Schnitt ca. 200 MB/s (wo das Limit in dem Fall liegt ist mir nicht klar, der Odroid Prozessor ist nicht ausgelastet mit der Dekomprimierung, in der Vergangenheit habe ich aber bereits beobachtet, dass der Windows Explorer limitiert)
  • Die iperf3 Messungen waren für mich überhaupt nicht nachvollziehbar. Der i225V schafft in Senderichtung zum Odroid ca. 2,4 Gbit, die Realtek Chips kämpfen mit bescheidenen Treibern. Je nach Version (habe ich 2,15 Gbit) geschafft und das waren nicht die aktuellen Treiber von Realtek, sondern die automatisch von Windows installierten Treiber. In der Gegenrichtung Odroid nach PC liegt das von mir erreichte Maximum bei ca. 1,5 Gbit (unabhängig davon ob Realtek oder Intel auf dem PC die Gegenstelle gebildet haben). Sehr dubios. Update 18.08.2021 – Jetzt sind die Treiber für die Realtek Chips im Ubuntu Kernel enthalten, bei einer aktuellen Messung Realtek zu Realtek komme ich in beide Richtungen in etwa auf 2,25 Gbit gemessen mit iperf – also nicht die 3er Version und default Einstellungen – bei iperf3 ergibt sich noch immer das ungleiche Bild, dass ich oben beschrieben habe) Update Ende

Anmerkung: Ich rate davon ab über den QNAP QSW-1105-5T 5 Port sowohl Internet als auch den NAS Verkehr laufen zu lassen. Wenn man die Leitung zum NAS auslastet sind die Latenzen enorm. Stattdessen sollte man dafür einen separaten Adapter nutzen (1 Gbit per USB reicht vollkommen). Einige PCs bieten heute auch schon zwei Netzwerkschnittstellen an, dann ist kein Zusatzadapter erforderlich.

Ich habe übrigens auch BTRFS ohne Komprimierung getestet. NTFS war extrem lahm (liegt vermutlich am Linux Treiber), FAT32 und ext4 waren bei den Tests auch nicht schneller als BTRFS mit Komprimierung.

Der praktische Nutzen:

Der Nutzen muss sich final noch erweisen. Unter Linux ist er definitiv gegeben weil man dort immer ohne Probleme auf das NAS zugreifen kann. Bei True Image wird das NAS nicht automatisch gefunden. Bevor man im Notfall lange rumbastelt und das irgendwie Treiber integriert, nimmt man schnell mal wieder die USB Platte und schwups schon war das NAS für die Katz.

Dazu kommt, dass die Qualität bei Acronis True Image leider von Version zu Version und von Upgrade zu Upgrade sehr stark schwankend ist. Für Rescuemedien müssen Treiber für die jeweiligen Netzwerkchips hinzufügt werden. Selbst die 2020er Version findet weder den Intel 225V (2,5 Gbit), noch den 219V (1 Gbit), noch den Realtek 8156 (2,5 Gbit). Selbst wenn die Netzwerkchips per Treiber gefunden sind, muss man manuelle Schritte durchführen, damit das NAS erkannt wird. Die Performanz ist bei den Rescuemedien generell schlecht und reizt nicht mal ein Gbit LAN aus, was die Performanzgewinne partiell wieder aushebelt.

Update 04.10.2021: Die Performanz ist wohl nicht alleine ein Problem von True Image (auch aber eben nicht nur). Der Odroid hat pro Kern eine überschaubare Rechenleistung. Samba nutzt in der Regel (Ausnahme: Stichwort RSS fähige Netzwerkadapter) nur einen Kern (Details siehe hier). Die Samba Versionen kleiner 4.12 sind zudem noch langsamer als die aktuelleren Versionen (Wechsel der Verschlüsselungstechnik). True Image läuft per FTP Anbindung an den Odroid deutlich schneller. Dann allerdings nur FTP (non secure), also nur für das interne Netz geeignet. Diesbezüglich ist Acronis ziemlich vorsintflutlich unterwegs. Mit FTP bekomme ich ca. 1,8 GBit hin mit den 2,5 Gbit Adaptern und meiner Festplatte. Mit einem 2,5 GBit Adapter und Samba 4.13 gehen mit Glück etwas mehr als ein GBit mit True Image. Mit einem 10GBit Netz erreiche ich rund 2,5 Gbit netto. Sehr seltsam das Ganze. Acronis ist daran aber offenbar auch nicht unschuldig, denn mit einem Filetransfer über den Windows Explorer auch mit Samba erreicht man locker die Maximalgeschwindigkeit einer Sata SSD. eigentlich sollte man meinen das Acronis identische Werte erreicht.

Zusammenfassung:

Abseits von einer manuellen Ubuntu Installation mit allen Einzelkomponenten kann man für den NAS Einsatzzweck auch Fertiglösungen wie z.B. Freenas nutzen, verliert damit aber wieder einen Teil der Flexibilität.

Der Odroid H2+ ist über den NVMe Slot recht flexibel. Es lässt sich auch 5Gbit (USB) oder 10Gbit (NVMe) Ethernet nachrüsten. In letzterem Fall allerdings nur mit 2 SATA HDDs oder mit Port Multipliern (wobei Port Multiplier nur für 2 HDD pro Port Sinn machen, wenn parallele Zugriffe erfolgen – ansonsten verliert man zu viel Performanz – d.h. mit Port Multipliern kommt man auf insgesamt 4 HDDs). Das sollte für die meisten Setups ausreichend sein.

Für mich ist der Odroid H2+ aktuell das beste NAS, sofern man maximal 2 HDDs dauerhaft betreiben möchte. Darüber hinaus ist ein professionelles NAS je nach Anwendungsfall ggf. besser geeignet.

Update 04.10.2021: Ich habe mittlerweile einen SATA Port Replikator im Odroid getestet. Bis 4 Laufwerke sollte es bei Festplatten keinen Performanzverlust geben (also 2 an jedem Port). Allerdings wird das von der Stromversorgung wohl ziemlich grenzwertig sein je nach HDDs und Anlaufstrom der Festplatten. Man kann zwar ein etwas größeres Netzteil nutzen (bis ca. 80 – 100 Watt) aber es gibt es Limits für den Odroid bei der Stromversorgung pro Port und somit auch insgesamt. Ich habe neben den beiden HDDs eine SSD angeschlossen (2xHDD an einem Port mit Port Multiplier, SSD an dem anderen – das läuft problemlos). Die M2 SSD ist nun rausgeflogen und dafür ist eine 10GBit Netzwerkkarte rein gekommen, die über einen M2 > PCIe 4x Adapter mit Kabel von ADT-Link angeschlossen ist. Die Wärmeentwicklung bei den Karten von Asus / TP-Link mit dem AQC 107 ist überschaubar und der Odroid kann die Karte locker versorgen.

10GBit Karte mit AQC107 von Asus am Odroid (der Stromadapter wird benötigt, fehlt aber im Foto noch)

10GBit Karte mit AQC107 von Asus am Odroid (der Stromadapter wird benötigt, fehlt aber im Foto noch)

Auf dem Kopf, das NAS ist umgedreht, die SSD befindet sich an einem regulären 2,5" Einbauplatz des Gehäuses

Auf dem Kopf, das NAS ist umgedreht, die SSD befindet sich an einem regulären 2,5″ Einbauplatz des Gehäuses

Und noch mal auf dem Kopf, der Port Multiplier befindet sich oberhalb der zwei Festplatten

Und noch mal auf dem Kopf, der Port Multiplier befindet sich oberhalb der zwei Festplatten

Port Multiplier von oben, rechts daneben die SSD

Port Multiplier von oben, rechts daneben die SSD

Update Ende



Als einzigen Fehler beim Kauf meiner Komponenten würde ich ggf. das Gehäuse einstufen. Allerdings stellt sich die Frage, ob man dann nicht in ganz anderen Preisregionen landet, wenn man ein Gehäuse mit dickerem Blech oder gar Dämmung möchte. Ich habe zumindest nichts besseres entdeckt was kompakt und günstig ist. Bessere Gehäuse kosten dann eher das doppelte (z.B. Fractal Design Node 304 – und die Standardkabel für den Odroid könnten dann zu den Festplatten bereits etwas kurz sein) und sind auch größer. Wer allerdings auf meine Bastelei zur Festplattenbefestigung von oben verzichten möchte, kann die Festplatten in dem genannten Gehäuse direkt befestigen.

Um das Gehäuse wirklich beurteilen zu können, muss man das aber in der Realität begutachten und nicht nur anhand von Fotos im Netz.

Ich habe im Nachgang noch etwas Dämmmaterial in mein Gehäuse eingebracht und die klappernden Staubfilter entfernt, die eh so große Löcher hatten, dass sie quasi wirkungslos sind.

Fazit:

Ob man ein NAS “braucht” ist individuell sehr unterschiedlich. Das selbstbau NAS ist deutlich flexibler als die Lösung von der Stange aber eben auch um einiges aufwendiger.

Ich finde den Odroid H2+ absolut klasse, aber nicht unbedingt primär als NAS. Sehr viel mehr als Minicomputer für Windows, Linux oder als Server, wofür die meisten NAS nur sehr bedingt geeignet sind. Der NAS Part ist für mich eher ein mitgenommenes Abfallprodukt, dass ich gerne dazu nehme.

Update: Im Nachgang zum Test sind auch einige kleine Barebones / NICs z.B. mit Tigerlake CPUs erschienen, die ggf. deutlich mehr Rechenpower liefern und auch 2,5 GBit Adapter zur Verfügung stellen. Preislich dürfte man in vergleichbaren Regionen landen. Die Kühlung bei derartigen Geräten ist aber oft sehr laut, da sehr kleine Lüfter verwendet werden. Zusätzlich benötigt man dann noch ein externes Gehäuse z.B. mit USB 3.0 Anbindung für die Festplatten.

Raspberry Pi 4b als Webserver für einen WordPress Blog [Kommentar]

Nachdem ich bei ersten Performancetests festgestellt habe, dass sich der Pi im Vergleich zu einem VPServer recht gut schlägt. Bzgl. der Einrichtung mit dem btrfs Dateisystem in einem verschlüsselten Luks Device habe ich auch einen Beitrag geschrieben aber wie sieht es mit den praktischen Nutzungsmöglichkeiten aus?

Der erste Ansatz war einen vorhanden VPServer vollständig zu kopieren. Das funktioniert aber aufgrund der unterschiedlichen Architektur (Arm / x86) nicht. Da ich auf dem VPServer Ubuntu 20.04 LTS nutze und das auch auf dem Pi verfügbar ist, lag eine Neuinstallation mit Ubuntu 20.04 nahe.

Ich will in dem Artikel nicht auf den Installationsprozess eingehen. Ubuntu installiert sich mit dem bereitgestellten Image quasi von allein und danach verhält sich das Pi Ubuntu weitgehend wie ein normales Ubuntu.

Ein Unterschied ist das Cloudinit, was die IP Adresse zum Beispiel per DHCP bezieht und wo abweichend vom Ubuntu Standard (netplan) die IP vergeben wird und auch geregelt wird, dass zum Beispiel der Root Zugriff per SSH nicht erlaubt ist. Wer an den Ubuntu Standardstellen danach sucht wird nicht fündig.

Abseits davon funktioniert aber fast alles was ich benutze und das ist einiges. Es gibt einzelne Binaries oder Pakete, die nicht für die Arm Architektur vorliegen.

Was geht?

Ich habe im folgenden Text zwei Screenshots der Diensteüberwachung in Webmin eingefügt. Eine Variante ist der VPS und die andere der Pi. Wie ihr erkennt fehlen zwei Prozesse. Webadm und Teamspeak. Es geht also eine ganze Menge. Fail2Ban funktioniert auch, der ist nur gerade deaktiviert.

Neben den aufgeführten Prozessen / Programmen ist z.B. Nextcloud (private Cloud), WordPress (Blog), Roundcube (Webmail), PHP Admin (grafische Datenbankadministration) auf dem Server. Bei WordPress funktioniert nach bisherigen Tests alles. Ich konnte bisher keine Probleme finden.

Raspberry Pi 4 Dienste:

VPS x86 Dienste:

Was geht nicht?

Folgende Anwendungen habe ich für Arm nicht gefunden:

  • Webadm / Rcdevs – Open Otp 2-Factor Authentification – kann man ersetzen durch das Google Gegenstück. Webadm ist vielfältiger und bietet deutlich mehr Optionen, dafür ist das Google Gegenstück viel schneller eingerichtet und reicht in der Regel aus. Mittlerweile habe ich mit dem Google Authentificator sogar XRDP zum Laufen bekommen (dort hat man nur ein Feld für beide Faktoren – somit muss die Software damit umgehen können, dass man beides PW und Token in ein Feld eingibt).
  • Teamspeak
  • Google Pagespeed Plugin
  • Collabora Office (eine von zwei Varianten der Online Bearbeitung ermöglicht). Only Office (das ist einfacher in Nextcloud zu integrieren) ist aber verfügbar
  • Geekbench
  • Elasticsearch (das ist für die Suche in Nextcloud erforderlich) lässt sich nicht automatisch installieren. Es gibt aber Guides mit denen es funktioniert.

Abseits von Teamspeak (wenn man einen entsprechenden Server betreiben will) ist das alles verschmerzbar bzw. keine große Einschränkung. O.g. Anwendungen lassen sich zwar ggf. über Virtualisierung verwenden aber da der Pi limitierte Ressourcen hat, macht das aus meiner Sicht wenig Sinn.

Update 03.07.2020:

Eine Alternative zum Raspberry Pi ist der Odroid H2(+). Der beruht auf x86 Architektur und somit muss man nichts neu installiert werden, wenn man schon einen entsprechenden Server hat.

Der Odroid hat mehr als doppelt so viel Rechenpower als der Pi 4b und der Preisunterschied hält sich je nach Setup in grenzen. Beispielsweise kann man direkt eine M2 NVMe SSD nutzen und kann somit das externe USB Gehäuse einsparen. Mittlerweile würde ich also zum Odorid greifen statt zum Pi.

Weiterhin laufen alle Programme uneingeschränkt.

Empfehlungen:

Für einen kleinen Webserver braucht man nicht viel Geld ausgeben. Der Pi liegt bei 60€ in der 4GB Variante. Die sollte es für den Zweck schon sein.

Eine microSD liegt je nach Größe im Bereich von 10 bis 25€ je (32GB z.B. 10€ und 128GB z.B. 25€). Man sollte darauf achten, dass die Schreibrate so hoch liegt, dass sie den Pi nicht ausbremst. Ich verwende zum Beispiel die Sandisk Pro Extreme. Die spezifische Marke ist egal.

Man sollte aber trotzdem auf ein Markenprodukt achten, da die microSD nicht für dauerhaftes Schreiben (Logging) ausgelegt sind, dass aber bei Linux fast immer irgendwo passiert, besonders wenn man viele Anwendungen nutzt. Somit bleibt die Hoffnung, dass die Markenprodukte länger halten. Beim Dauerbetrieb muss man lt. einem Benutzerbericht ca. nach zwei Jahren mit dem Ableben rechnen. Dann ist es gut, wenn man dann eine (halbwegs aktuelle) Kopie hat.

Aus dem Grund schadet auch nicht einen USB microSD Kartenleser zu kaufen (ca. 10€ – der aktuell verfügbare Mobile Mate wird unter Ubuntu erkannt) und eine zweite Karte als Backup. Das Backup kann man automatisieren (zum Beispiel tägliche Kopie auf die zweite SD mit Rsync bei der nur Änderungen synchronisiert werden – wenn man die microSD klont (Befehl dd) muss man aber vorsichtig sein, weil direkt danach die UUIDs identisch sind. Das kann zu unerwünschtem Chaos führen). Wenn man wiederum die UUID ändert, kann es sein, dass man auch eine neue initramfs erstellen muss.

Somit gibt es zwei Varianten unter Linux:

  • Klonen der microSD (nach dem klonen und vor dem nächsten Reboot entfernen und dann in gewissen
  • Rsync, davor kann initial geklont werden (dd), danach die UUID / PARUID anpassen und die initramfs aktualisieren. Anschießend täglich oder wöchentlich per rsync aktualisieren (nur das Delta).

Im besten Fall tauscht man dann beim Ableben einfach die microSD Karte und schon geht es weiter.

Wenn man nicht gerade Nextcloud mit vielen Daten auf den Pi verfrachten möchte kommt man mit der 32GB Karte aus.

Zusätzlich ist ein Netzteil (ca. 10€) und ein HDMI (<10€) Kabel fällig.

Ergo ist man bei:

1×60 + 2*10 (2 SD Karten) + 10 (Netzteil) + 10 (HDMI Strippe) = 100€

Die benötigte Software ist frei zugänglich.

Bei einem Dauerbetrieb als Webserver wäre eine SSD als externer Datenträger optimal. Mit Adapter ist man dann aber schnell bei 75€ oder mehr zusätzlich und die Einrichtung ist nicht ganz so einfach wie das simple Installieren des Images. Wirklich kompliziert ist die Variante aber auch nicht.

Beim Betrieb @Home ist in der Regel ein NAT Router mit optionaler Portfreigabe im Einsatz (z.B. Fritzbox). Wichtig ist, dass man die Ports nur auf den Pi leitet. Noch besser ist eine DMZ Zone (ich habe aktuell zwei Router – Speedport Hybrid und Fritzbox, somit hat man dazwischen automatisch eine DMZ), wenn beide im NAT Modus laufen.

Update 03.07.2020

Wenn man den Odorid als Vergleich nimmt, sind die Anschaffungskosten mit etwas über 100€ deutlich höher. Dafür entfallen die 60€ für das externe NVMe Gehäuse.

Fazit:

Aus meiner Sicht eignet sich der Pi 4 als vollwertiger Webserver. Wenn man sich auf die benötigten Dienste reduziert lässt sich die Performanz weiter optimieren (elasticsearch ist zum Beispiel ziemlich ressourcenhungrig und eine MySQL Datenbank ist auch nicht ohne).

Mit einem ausreichend schnellen Internetanschluss (besonders im Upload) ist es möglich einen Webserver mit minimalen Kosten zu Hause zu betreiben. Im Gegensatz zu “echten” Servern macht der Pi keinen Krach und heizt wenig. Etwas Linux Vorerfahrung schadet aber nicht, um halbwegs flott zu Erfolgen zu kommen. Andersrum ist der Pi eine super Experimentierbasis um sich in das Thema einzuarbeiten.

Update 03.07.2020

Nachtrag: Im Praxisbetrieb mit einer recht großen WordPress Seite und vielen Plugins ist der Pi, trotz der recht guten Daten gerade beim initialen Seitenaufbau (also dem Abarbeiten des PHP Codes) ziemlich langsam. Für einen WordPress Server würde ich also mehr Rechenpower empfehlen, wenn man nicht gerade ohne Plugins arbeitet.

Eine 50GB Nextcloud Installation läuft aber gut (einschließlich Indexierung und Suche). Man muss also den jeweiligen Anwendungsfall anschauen.

Für mich ist das so aber vollkommen ok, weil ich damit keinen VPS ersetzen wollte, sondern nur die Funktionalität des VPS weitgehend auf dem Pi haben wollte zwecks Tests und Backup.

Raspberry Pi mit Ubuntu 20.04 LTS, Btrfs und Luks Verschlüsselung des Root Dateisystems + Remote Login [Kommentar]

Worum geht es?

Aktuell ist der Blog recht Linux- und wenig buchlastig. Ggf. muss ich das doch irgendwann mal trennen.

Der Post hat zwei Komponenten. Erstens den Raspberry Pi mit Ubuntu 20.04 und Btrfs betreiben. Das ist eher noch in der Kategorie einfach anzusiedeln. Einen allgemeinen Beitrag zum Thema Btrfs und Backups hatte ich bereits hier veröffentlicht.

Der zweite Teil betrifft die Verschlüsselung des Root Laufwerks mit Ubuntu 20.04 und  dem Pi. Der Teil ist aus meiner Sicht schon nicht mehr für Fortgeschrittene, sondern eher für Profis.

Btrfs (Dateisystem) und Luks (Verschlüsselung) sind vollkommen unabhängig, man sollte aber nicht den Fehler begehen und erst Btrfs einrichten und dann davon ausgehen, dass man im nachhinein einfach die Verschlüsselung aktiviert. Das Motto bei Linux Verschlüsselung ist da eher Grüne Wiese und von vorne.

Aber der Reihe nach – warum Verschlüsselung?

Wenn man einen Rechner zu Hause stehen hat, denken viele ich habe nichts zu verbergen und warum verschlüsseln. Es braucht es aus meiner Sicht keine Geheimdienstszenarien um gute Gründe für Verschlüsselung von Daten zu finden.

Beispielszenario: Ein Einbrecher nimmt den ganzen Technikkram mit, er ist selbst kein IT Profi aber irgendwo verkaufen geht immer. Die Datenträger oder Computer werden also weiterverkauft. Jemand mit IT Kenntnissen bekommt die Datenträger in die Hände und je nachdem was man so alles auf dem Rechner hat (Emails, Rechnungen, Chatverläufe, Pincodes, Sexfotos, …) usw. kann das höchst spannend und ggf. schädlich werden, auch für Leute die vermeintlich nichts zu verbergen haben.

Es reicht ja schon, wenn die Person lustig bei Amazon bestellt, auf die Rechnung des Opfers.

Andere Szenarien lassen sich beliebig generieren. Die unachtsam entsorgte SSD Karte / Festplatte, die vermeintlich nicht mehr ging usw.

Da ich zuerst Btrfs aufgesetzt hatte und alle meine Mails (über einen Zeitrum von 15 Jahren und Rechnungen, Versicherungsunterlagen, …) auf dem Pi sind, fand ich die Idee der Verschlüsselung recht angeraten, zumal ich das bei allen Windows Rechnern auch so handhabe. Der Pi hätte ansonsten die Verschlüsselung auf dem Windows Rechnern und Backups quasi ad absurdum geführt und wäre das schwächste Glied in der Kette gewesen.

Verschlüsselung bei Linux

Vorab möchte ich zu dem Verschlüsselungsthema anmerken, dass ich zum ersten Mal im Linux Kontext den Eindruck hatte, dass Dinge extrem schlecht ineinander greifen und unnötig kompliziert sind. Ich bin mit der Erwartungshaltung eines Windows Bitlocker Nutzers an das Thema herangegangen.

Wie funktioniert es bei Bitlocker? Im Prinzip drückt man in Windows auf den Button mit Bitlocker verschlüsseln, bekommt einen Key zur Wiederherstellung den man irgendwo speichern kann und zusätzlich kann man auch einen eigenen verkürzten Key vergeben. Die Verschlüsselung lässt sich auf ein bestehendes Laufwerk anwenden und auch wieder rückgängig machen. Anschließend kann man in Bitlocker mit der regulären Windows Anmeldung alle Laufwerke entsperren.

Die Einrichtung ist für Anfänger geeignet. So muss es auch sein, wenn man Themen wie Verschlüsselung voran bringen will.

Wer mit dieser Erwartungshaltung in Linux startet fällt ganz Böse auf die Nase. Es gibt bei Linux verschiedene Verschlüsselungsvarianten aber der Tenor ist im Prinzip, die einzig sinnvolle ist eine Vollverschlüsselung. Gerade bei einem Server findet sich irgendwo doch mal ein Passwort, dass in einer Datei eingetragen wurde und das einem ggf. Zugriff auf andere Bereiche ermöglicht.

Es gibt Varianten, die nicht mehr unterstützt werden oder sehr langsam sind aber mein Fazit nach etwas Recherche ist zum aktuellen Zeitpunkt, dass Luks / Luks2 die am meisten verbreitete und unterstützte Variante ist, die auch weiterentwickelt wird.

Erwartungshaltung – und tschüss!

Was geht und was geht nicht bei Linux?

  • Entschlüsseln mit der Standardanmeldung (wie in Windows) – das geht soweit ich das bisher herausgefunden habe über pam_mount aber nicht für ROOT Laufwerke. Das Konzept ist, dass man das Anmeldepasswort und das Entschlüsselungspasswort des Laufwerks analog vergibt. Über eine entsprechende Konfiguration kann dann das Laufwerk durch die Anmeldung entsperren.
  • Entschlüsseln mehrerer Laufwerke gleichzeitig? Fehlanzeige. Zumindest nicht automatisch. Es gibt verschiedene mehr oder weniger schlechte Ansätze.
    • Mit einem Key aus einer Datei ein oder mehrere Laufwerke entsperren – das ist nicht gut, weil der Key zumindest zwangsweise ins die initramfs muss und das dazu führt, dass man ihn auslesen kann (zumindest bei Ubuntu auf dem Pi, weil boot nicht verschlüsselt ist. Theoretisch gillt das nur für Root Laufwerke aber bei mir hat es selbst dann nicht ohne Fehlermeldung bei der initramfs Erstellung funktioniert, wenn es sich nicht um ein root laufwerk handelt)
    • Abgeleitete Keys (derived keys) – die Variante leitet aus dem Key des Root Laufwerks weitere ab, das ist auch nachteilig, weil man an nichts mehr dran kommt, wenn der Root Key beschädigt wird. Richtig zum Laufen bekommen habe ich diese Variante auch nicht. Beim Start wurde trotzdem ein Key abgefragt.
    • Man nutzt überall denselben Key. Mit einem Zusatzprogramm (separates Paket)! kann man den dann laufwerksübergreifend nutzen. Dafür sind aber einige Voraussetzungen zu beachten. Das ist aber auch meiner Sicht die beste schlechte Variante.
  • Nativer Kernel Support? Nö, man muss sich initramfs Images bauen, damit man es ans Laufen bekommt. Das ist ziemliche Bastelei und fehleranfällig. Alles was man an Programmen benötigt muss in das Image und zumindest bei meinen bisherigen Versuchen war es so, dass sogar das Root Laufwerk in der Ramdisk verdrahtet wird. D.h. das Image läuft bereits bei einem Laufwerkswechsel nicht mehr. Wenn man was falsch macht, schaut man nach dem nächsten Boot ggf. in die Röhre.
  • Vergrößern und Verkleinern von Partitionen mit Verschlüsselung. Theoretisch soll das funktionieren. Das ging bei mir mit Gparted nicht (das liegt wohl daran, dass cryptsetup ein PW verlangt und Gparted keine Eingabe vorsieht). Die Btrfs Partition in Luks wurde verkleinert. Der Luks Teil nicht. Ich habe das auch manuell nicht hinbekommen die Partition zu verkleinern bzw. wie ich später raus gefunden habe, vergrößert Luks ganz automatisch bei der nächsten Anmeldung auf das Maximum.
  • Das Verschieben von Luks Partitionen funktioniert mit Gparted, der KDE Partition Manager hat dabei die Partition geschrottet. Von dem kann ich also nur abraten.
  • Nachträgliches Umwandeln von vorhandenen Partitionen in verschlüsselte Partitionen oder andersrum. Nö, geht nicht.
  • Der Einzige Vorteil ist aus meiner Sicht, dass man aufgrund der Trennung von Anmeldung und Entsperrung der Laufwerke zwei unterschiedliche Kennwörter nutzen kann.

Besonderheit Ubuntu 20.04 LTS mit Raspberry Pi

Ubuntu 20.04 ist recht neu und der Raspberry Pi 4b auch noch verhältnismäßig. Dazu kommt, dass die meisten Raspberry Pi Benutzer Raspian oder Arch benutzen (zumindest findet man dazu in der Regel Guides). Mein Ansatz an der Stelle war, da ich auf meinem x86 Server auch Ubuntu nutze, wollte ich beim Pi nichts anderes. Ob das wirklich die beste Idee war sei dahingestellt, weil man auf Ubuntu 20.04 + Pi 4 viel Pionierarbeit macht und nie so genau weiß in wie weit die Guides für andere Linux Derivate sich übertragen lassen.

Wenn es um Umbuntu geht, dann ist in der Regel auch die Rede von Grub, der wiederum mit dem Pi nicht funktioniert. Insofern muss man versuchen bei jedem Guide die Versatzstücke zu finden, die für die Kombination Pi + Ubuntu 20.04 passen bzw. übertragbar sind.

Das fällt anfangs enorm schwer, wenn man noch kein (tieferes) Verständnis der Materie hat.

Ich finde es allerdings schon etwas arm (wie doppeldeutig), dass es im Standard kein simples Bootmenü gibt (per Text reicht ja), mit dem man verschiedene Konfigurationen auswählen kann (Eintrag 1 cmdfile1.txt, Eintrag 2 cmdfile2.txt usw.) und ggf. die dazu passende initramfs.

Btrfs

Ich geben den Teil etwas verkürzt wieder. Unter anderem auch deshalb, weil ich die Konfiguration jetzt nicht mehr habe uns somit nicht alles 1:1 darstellen kann.

Es gibt recht viele Guides zu btrfs. Ich denke es ist an der Stelle hilfreich einfach einige Screenshots zu sehen bei denen man erkennt was in den Konfigurationsdateien steht bzw. passend dazu was die IDs der Laufwerke sind. Genau das sparen die meisten Guides leider aus. Es ist eine ziemlich blöde Idee mit /dev/sdax zu arbeiten, weil das Anstecken einer externen Platte dazu führen kann, das die Bezeichnungen nicht mehr passen. Keine Ahnung warum viele Guides das so handhaben.

Die Hauptvorteile von Btrfs sind, dass es komprimiert (on the fly) und vor allem die Snapshotfunktionalität im Kombination mit Copy on write. D.h. es werden ggf. mit Zusatztools (snapper) automatisch Snapshots in bestimmten  Zeitabständen oder nach Aktionen (Boot, apt install) vorgehalten. Diese lassen sich vollständig oder auch beliebige Dateien daraus zurückspielen.

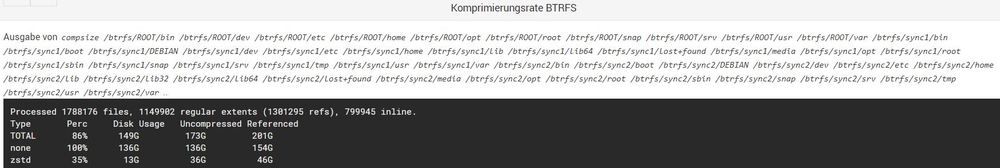

Die Komprimierung bringt bereits Vorteile, richtig gut wird es dann aber in Kombination mit den Snapshots. Ohne Snapshots sieht man, dass lediglich die Komprimierung greift. Durch die Snapshots steigt das Verhältnis und das Referenced Total liegt mit grob 20 Scnapshots bei 900GB. Soll heißen, wenn ich mit der Häufigkeit Snapshots erstellen würde, wie Snapper das macht, dann würde ich ein 900GB ext4 Volume benötigen. Das gleiche auf 200GB unterzubringen ist schon praktisch. Man bekommt also sehr viel mehr Komfort und Sicherheit fast ohne Kosten.

Der wesentliche Unterschied zur Konfiguration mit Luks ist, dass man statt mit den Mappern direkt mit den UUIDs arbeitet. Sonst ist alles gleich.

Beispiel aus der fstab:

LABEL=writable       /sd  ext4    defaults        0        0
LABEL=system-boot       /boot/firmware  vfat    defaults        0       1
UUID=cbb8245c-32ae-4800-9730-b17f9479b00d /btrfs           btrfs   defaults,ssd,compress=zstd:1        0       0
UUID=cbb8245c-32ae-4800-9730-b17f9479b00d /           btrfs   defaults,ssd,compress=zstd:1,subvolid=258,subvol=/ROOT        0       0
UUID=cbb8245c-32ae-4800-9730-b17f9479b00d /.snapshots           btrfs   defaults,ssd,compress=zstd:1,subvolid=260,subvol=/snapshots/ROOT_snaps   0 0
UUID=cbb8245c-32ae-4800-9730-b17f9479b00d /btrfs/sync1/.snapshots           btrfs   defaults,ssd,compress=zstd:1,subvolid=552,subvol=/snapshots/sync1_snaps   0 0
UUID=cbb8245c-32ae-4800-9730-b17f9479b00d /btrfs/sync2/.snapshots           btrfs   defaults,ssd,compress=zstd:1,subvolid=553,subvol=/snapshots/sync2_snaps   0 0
UUID=863579b2-5411-4f2f-bba4-f675a21f6fd4 none       swap   sw         0     0

SSD darf natürlich nur an sein, wenn es sich um eine SSD handelt. Die Subvolume ID sollte bei euch identisch sein,wenn ihr ROOT oder wie auch immer ihr es nennt als erstes anlegt.

Die crypttab wird nicht benutzt und die cmdline.txt sieht entsprechend so aus:

net.ifnames=0 dwc_otg.lpm_enable=0 console=serial0,115200 console=tty1 root=UUID=cbb8245c-32ae-4800-9730-b17f9479b00d rootflags=subvol=ROOT rootfstype=btrfs elevator=deadline fsck.repair=no rootwait fixrtc

Leider habe ich keinen Screenshot der blkid gemacht. Die oben sichtbare ID entspricht der ID, die links angezeigt wird und nicht der ID des Subvolumes, die rechts gezeigt wird (die heißt auch nicht UUID, sondern UUID_SUB).

Luks (Verschlüsselung) mit Btrfs (Komprimierung / Snapshots)

Ich hatte es bereits oben geschrieben: Alles neu macht der Mai. Es macht keinen Sinn erst btrfs aufzusetzen und dann Luks, sondern nur andersrum, wenn man beides nutzen möchte.

Wie sieht das Minimalsetup aus:

Luks
—Btrfs
——Subvol 1
———Subvol 3
——Subvol 2
——Subvol 4

Luks beinhaltet also Btrfs (es können natürlich auch andere Dateisysteme genutzt werden). Das heißt die Partition wird zuerst mit Luks vorbereitet, sobald das erfolgt ist, kann man die Partition mit Btrfs formatieren und anschließend Volumes anlegen.

Im Gegensatz zu einem reinen Btrfs Setup, bei dem man nur mit der /etc/fstab arbeitet, kommt bei dem Luks Setup noch die /etc/crypttab hinzu, die etwas biestig ist. Man kann da gerne schon mal etwas Zeit verplempern, wenn man zum Beispiel oben eine Kommentarzeile hat (das war bei mir im Standard so), und dann Folgeeinträge schlicht ignoriert werden.

Performance:

Das Raspberry Pi hat keine Hardwareunterstützung für Verschlüsselung. Das kennt man von anderen Prozessoren heute nicht mehr. Um die zu erwartende Leistung abzuschätzen kann man zwei Benchmarks nutzen:

Variante 1: Standard

Anmerkung: Pi auf 1650 / 600 mit einem kompletten Webserver Apache, Nginx, Elasticsearch mit MysqlDB, Postfix, Dovecot usw. im Hintergrund

Falls cyptsetup nicht installiert ist, müsst ihr das Paket installieren (ich bin mir gerade nicht ganz sicher, ob es im Standard drauf war aber ich meine schon)

cryptsetup benchmark
# Tests are approximate using memory only (no storage IO).
PBKDF2-sha1       437636 iterations per second for 256-bit key
PBKDF2-sha256     696265 iterations per second for 256-bit key
PBKDF2-sha512     550144 iterations per second for 256-bit key
PBKDF2-ripemd160  358120 iterations per second for 256-bit key
PBKDF2-whirlpool  136249 iterations per second for 256-bit key
argon2i       4 iterations, 273064 memory, 4 parallel threads (CPUs) for 256-bit key (requested 2000 ms time)
argon2id      4 iterations, 260490 memory, 4 parallel threads (CPUs) for 256-bit key (requested 2000 ms time)
#     Algorithm |       Key |      Encryption |      Decryption
        aes-cbc        128b        24.8 MiB/s        83.6 MiB/s
    serpent-cbc        128b        37.8 MiB/s        39.4 MiB/s
    twofish-cbc        128b        61.2 MiB/s        62.1 MiB/s
        aes-cbc        256b        19.0 MiB/s        63.6 MiB/s
    serpent-cbc        256b        39.3 MiB/s        39.6 MiB/s
    twofish-cbc        256b        62.7 MiB/s        62.6 MiB/s
        aes-xts        256b        91.3 MiB/s        80.5 MiB/s
    serpent-xts        256b        39.6 MiB/s        40.0 MiB/s
    twofish-xts        256b        64.5 MiB/s        65.6 MiB/s
        aes-xts        512b        71.1 MiB/s        62.3 MiB/s
    serpent-xts        512b        40.9 MiB/s        39.3 MiB/s
    twofish-xts        512b        66.0 MiB/s        64.1 MiB/s

Variante 2: Das ist ein Cipher von Google, der speziell für Prozessoren mit geringer Leistung entwickelt wurde. Eigentlich wird der von Google nur bei Übertragungsraten von 50 MB/s empfohlen. So ganz traut man der  Sicherheit wohl nicht.

[root@pi ~]# cryptsetup benchmark -c xchacha12,aes-adiantum
# Tests are approximate using memory only (no storage IO).
#            Algorithm |       Key |      Encryption |      Decryption
xchacha12,aes-adiantum        256b       170.5 MiB/s       179.7 MiB/s

Ohne Verschlüsselung und Komprimierung wären lesend theoretisch um die 380MB/s möglich. Praktisch muss der Pi die aber auch erst mal verarbeiten. Fakt ist: Schneller wird der Pi nicht durch Verschlüsselung und Komprimierung (zumindest nicht bei einer SSD – bei einer micro SD kann sich durch die deutlich geringeren Datenraten die Komprimierung sogar positiv auswirken).

Gnome-disks Raw Performance

Mit Verschlüsselung und Komprimierung und BTRFS Dateisystem wird es schon weniger aber die Werte sind trotzdem gut:

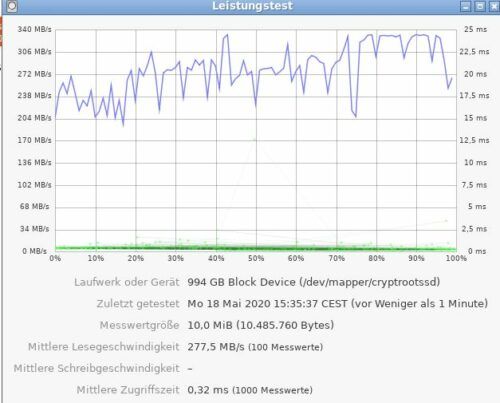

Gnome-Disks Bench mit Btrfs zstd:1 Komprimierung und Luks Verschlüsselung

Sysbench mit Btrfs schreibend  (ZSTD:1 Komprimierung ohne Luks – zu dem Zeitpunkt lief auf dem Pi auch im Hintergrund noch etwas weniger als beim folgenden Test mit Luks):

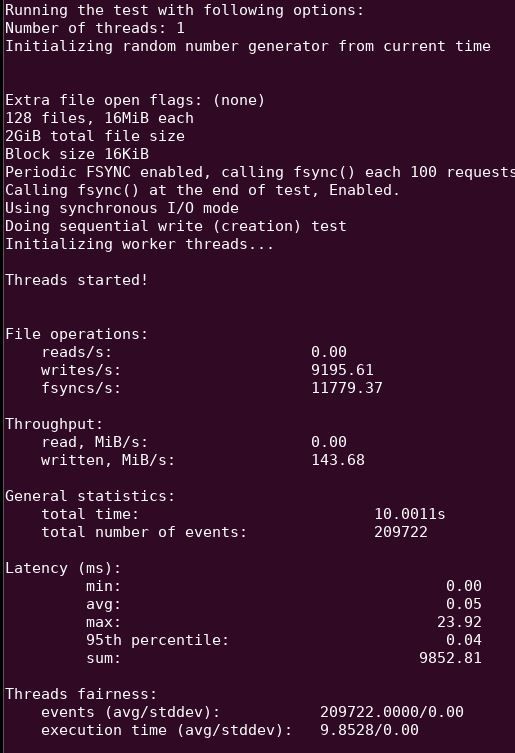

Sysbench io mit Btrfs ZSTD:1 Komprimierung

Sysbench mit Btrfs schreibend (ZSTD:1 Komprimierung und Luks):

sysbench --test=fileio --file-test-mode=seqwr run
WARNING: the --test option is deprecated. You can pass a script name or path on the command line without any options.
sysbench 1.0.18 (using system LuaJIT 2.1.0-beta3)

Running the test with following options:
Number of threads: 1
Initializing random number generator from current time


Extra file open flags: (none)
128 files, 16MiB each
2GiB total file size
Block size 16KiB
Periodic FSYNC enabled, calling fsync() each 100 requests.
Calling fsync() at the end of test, Enabled.
Using synchronous I/O mode
Doing sequential write (creation) test
Initializing worker threads...

Threads started!


File operations:
    reads/s:                      0.00
    writes/s:                     7730.45
    fsyncs/s:                     9902.57

Throughput:
Throughput:
    read, MiB/s:                  0.00
    written, MiB/s:               120.79

General statistics:
    total time:                          10.0090s
    total number of events:              176420

Latency (ms):
         min:                                    0.00
         avg:                                    0.06
         max:                                   25.59
         95th percentile:                        0.04
         sum:                                 9886.92

Threads fairness:
    events (avg/stddev):           176420.0000/0.00
    execution time (avg/stddev):   9.8869/0.00

Das entspricht ca. 15% Einbruch.

Selbst wenn man das mit einem x86 VPServer vergleicht, der 15€ im Monat kostet kommt der Pi sehr gut weg und gewinnt in dieser Disziplin ziemlich locker.

Ans Werk:

Zuerst: Macht ein Backup oder auch zwei. Ich bin so gerade um einen Vollcrash drum rum gekommen, das letzte Werk der microSD war das überspielen der Daten auf die SSD. Zum Glück hatte ich noch ein Image auf dem Windows PC und das Überspielen hat noch funktioniert. Das Image war auf einem älteren Stand.

Die Partitionen selbst sind ggf. vorhanden oder können mit Gparted erstellt werden. Dafür in die grafische Oberfläche Wechseln (z.B. Ubuntu Desktop, x2go, xrdp) was auch immer ihr nutzt. Ich verwende bei einem Remotezugang in der Regel x2go. Bei xrdp hatte ich teilweise probleme grafische Tools per Remotezugang zu starten und die volle Desktopumbebung auf dem Pi schluckt noch mal mehr Ressourcen und ist auch unpraktisch, weil ich alle Unterlagen auf meinem Windows Rechner habe.

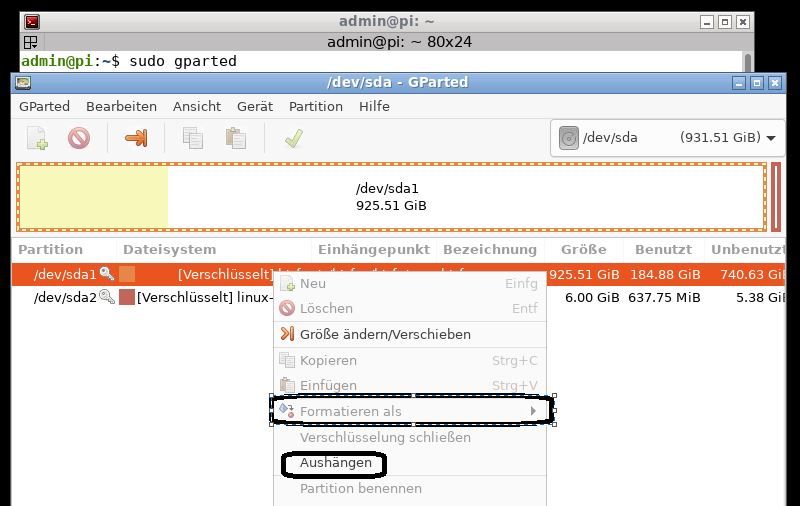

sudo gparted

Anschließend eine Partitionsgröße vorgeben und als Dateisystem keins auswählen. Wenn die Partition vorhanden ist das Dateisystem ggf. löschen. Wenn ihr auch eine Swappartition erstellen wollt ist jetzt der richtige Zeitpunkt. Später Luks Partitionen zu verändern kann ziemlich ekelig sein. Auch die Swap Partition muss verschlüsselt werden, da sich dort alle Daten befinden können, die man bearbeitet hat.

Achtung: Da der PI 4 bald von externen Medien booten können wird, sollte man am Beginn des Mediums 256MB frei lassen für einen Bootbereich (also nicht so wie ich im folgenden Screenshot!).

Gparted

Zuerst aushängen, dann formatieren als ohne Formatierung (Luks mit Btrfs ist in Gparted leider nicht verfügbar, also per Kommandozeile). Auf obigem Screenshot ist schon alles fertig.

Theoretisch kann man auch ohne separate Partition mit Swap arbeiten aber bei btrfs finden sich diverse (vermutlich alles veraltete) Informationen, dass es ggf. Probleme damit geben kann. Da ich aber auch keinen Vorteil darin sehe die Swap Datei in der Root Konfiguration zu haben und auch btrfs keine Vorteile dafür bringt, habe ich eine separate Partition mit 6GB erstellt um später ggf. auch Hibernation nutzen zu können.

Vorbereiten Partition mit Luks:

sudo cryptsetup luksFormat --type=luks2 -c xchacha12,aes-adiantum-plain64 -s 256 -h sha512 --use-urandom /dev/sda1

sda1 ggf. anpassen. Ich habe ein externes Laufwerk genommen, man kann das natürlich auch mit der SSD Karte machen. Faktisch braucht man aber eh ein externes Laufwerk oder ein bootbaren USB Stick um das Setup aufzusetzen, da man natürlich nicht das laufende Rootlaufwerk im Betrieb neu aufsetzten kann und man vermutlich auch die Daten überspielen möchte.

ACHTUNG: Der folgende Schritt löscht den Inhalt der Partition vollständig. Ihr werdet vorher gewarnt. Wenn ihr die Warnung übergeht, sind die Daten weg, wenn ihr vorher bereits das Dateisystem gelöscht habt, hat sich das aber eh schon erledigt.

Den Schritt muss man mit YES bestätigen und anschließend muss man das PW vergeben.

sudo cryptsetup luksOpen /dev/sda1 cryptrootssd

Öffnen des Luks Devices. Anschließend kommt die Passwortabfrage. Den Bezeichner cryptrootssd könnt ihr beliebig vergeben. Der wird aber im folgenden immer wieder benötigt.

Nun könnte man weitere Keyfiles oder Passwörter zum Luks Header hinzufügen, wenn Bedarf vorhanden ist.

Erstellung des Btrfs Dateisystems innerhalb des geöffneten Luks devices.

sudo mkfs.btrfs -L btrfs /dev/mapper/cryptrootssd

Hier seht ihr einen entscheidenden Unterschied zur bisherigen Handhabung Btrfs ohne Luks. Ab jetzt wird ausschließlich mit Mapper devices und dem soeben vergebenen Namen gearbeitet. L ist das Label (das ist Optional aber ich fand es relativ praktisch für die spätere Adressierbarkeit – wie das Label heißt ist auch wieder euch überlassen).

Es wird ein Verzeichnis für einen Mountpunkt erstellt.

Mkdir /btrfs

Einhängen der btrfs Partition unter btrfs.

sudo mount -o compress=zstd:1 /dev/mapper/cryptrootssd /btrfs
Volumes erstellen

Die Volumes sind im Wesentlichen für Snapshots relevant, weil sie sich später einzeln zurücksetzen lassen. Wie detailliert man das macht ist jedem selber überlassen. Theoretisch kann man für jedes Verzeichnis ein Volume erstellen, sinnvoll ist das aber meiner Meinung nach nicht. Ggf. macht jeweils ein Volume für /var/ /etc/ /home/ Sinn.

Das ist letztendlich eine Geschmacksfrage. Ein definitiv konsistenter Snapshot entspricht dem gesamten Root Laufwerk.

Das Verzeichnis /etc/ (alle Konfigurationen) lässt ich ggf. konsistent separat zurückspielen, wenn keine Programme dazu gekommen sind oder entfernt wurden. /var/ beinhaltet oft Logs, Mysql Datenbanken, Webseiten und /home/ ist zumindest dafür gedacht Benutzerdaten abzulegen.

Ich habe mich für folgendes  Setup entschieden:

btrfs (label und Einhägepunkt)
—ROOT
—sync1 (Backup von einem Server Root)
—sync2 (Backup von zweitem Server Root)
—snapshots
——ROOT_snaps
——sync1_snaps
——sync2_snaps

Ob man die Snapshots direkt nutzt oder nicht ist erst mal nicht relevant. Mit dem Layout sind sie aber zumindest vorbereitet.

Volumes anlegen

sudo btrfs subvolume create /btrfs/ROOT
sudo btrfs subvolume create /btrfs/sync1
sudo btrfs subvolume create /btrfs/sync2
sudo btrfs subvolume create /btrfs/snapshots
sudo btrfs subvolume create /btrfs/snapshots/ROOT_snaps
sudo btrfs subvolume create /btrfs/snapshots/sync1_snaps
sudo btrfs subvolume create /btrfs/snapshots/sync2_snaps

Und das Ergebnis bewundern:

sudo btrfs subvolume list -p /btrfs/
ID 256 gen 15306 parent 5 top level 5 path ROOT
ID 258 gen 15286 parent 5 top level 5 path sync1
ID 259 gen 15287 parent 5 top level 5 path sync2
ID 260 gen 14645 parent 5 top level 5 path snapshots
ID 261 gen 15290 parent 260 top level 260 path snapshots/ROOT_snaps
ID 262 gen 15290 parent 260 top level 260 path snapshots/sync1_snaps
ID 263 gen 15290 parent 260 top level 260 path snapshots/sync2_snaps

Wichtig dabei sind vor allem die IDs vorne. Die benötigt man in der /etc/fstab

Nun fehlt noch die Swap Partition.

sda2 ggf. wieder anpassen. Der Prozess ist der gleiche wie oben.

sudo cryptsetup luksFormat --type=luks2 -c xchacha12,aes-adiantum-plain64 -s 256 -h sha512 --use-urandom /dev/sda2

Öffnen

sudo cryptsetup luksOpen /dev/sda2 swap

Und als Typ Swap einrichten.

mkswap /dev/mapper/swap

Nun könnt ihr per rsync alle Datein von dem vorhandenen root Datenträger auf das root btrfs Subvolume kopieren.

Zwischenstand:

Die Vorbereitungen sind durch, nun geht es ans Eingemachte. Wie sieht blkid aus?

blkid
/dev/mapper/cryptrootssd: LABEL="btrfs" UUID="282cba41-e894-4938-9b66-76b75dfb7f6d" UUID_SUB="ca8842b1-7159-45c1-b686-fc3bcadb5631" TYPE="btrfs"
/dev/mapper/swap: UUID="c1f33a48-6a76-4fc9-9b39-b8298a7a7ca6" TYPE="swap"
/dev/mapper/cryptrootsd: LABEL="writable" UUID="cace300f-31e8-498c-8134-b6ba9dac5d12" UUID_SUB="4e539ec9-271e-4f8b-9a96-7b78035ce67a" TYPE="btrfs"
/dev/mmcblk0p1: LABEL_FATBOOT="system-boot" LABEL="system-boot" UUID="0468-A52F" TYPE="vfat" PARTUUID="87c6153d-01"
/dev/mmcblk0p2: UUID="71f6f452-8efe-4d0f-8a65-01bd18237e6d" TYPE="crypto_LUKS" PARTUUID="87c6153d-02"
/dev/sda1: UUID="87455e48-dae8-4e8d-8683-acc6ad6e8225" TYPE="crypto_LUKS" PARTUUID="99329026-01"
/dev/sda2: UUID="8459a5c7-9b08-4e4e-b76c-f0cdb5caf4e9" TYPE="crypto_LUKS" PARTUUID="99329026-02"



  • /dev/mmcblk0p1 = Boot Partition der microSD (250MB – ich würde eher 500 empfehlen um ggf. mehr Sicherheit für initramfs Images zu haben)
  • /dev/mmcblk0p2 = verschlüsselte Root microSD (Kopie von der SSD mit abweichender /etc/fstab und /etc/crypttab – ca. 128GB)
  • /dev/sda1 = Entspricht Luks 1 – Root Btrfs
  • /dev/sda2 = Entspricht Luks 2 – Swap
  • /dev/mapper/cryptrootssd = btrfs auf / in /dev/sda1
  • /dev/mapper/cryptrootsd = btrfs auf / in /dev/mmcblk0p2
  • /dev/mapper/swap = swap auf / in /dev/sda2

Bei euch sieht das zu dem Zeitpunkt natürlich anders aus, weil ihr maximal die SSD oder ein externes Laufwerk verschlüsselt habt und somit ggf. ein Mappereintrag weniger vorhanden ist.

Wie sieht die passende /etc/fstab dazu aus?

LABEL=system-boot /boot/firmware/ vfat defaults 0 1
/dev/mapper/cryptrootssd / btrfs defaults,ssd,compress=zstd:1,subvolid=256,subvol=/ROOT 0 0
/dev/mapper/cryptrootssd /btrfs btrfs defaults,ssd,compress=zstd:1 0 0
/dev/mapper/cryptrootssd /.snapshots btrfs defaults,ssd,compress=zstd:1,subvolid=261,subvol=/snapshots/ROOT_snaps 0 0
/dev/mapper/cryptrootssd /btrfs/sync1/.snapshots btrfs defaults,ssd,compress=zstd:1,subvolid=262,subvol=/snapshots/sync1_snaps 0 0
/dev/mapper/cryptrootssd /btrfs/sync2/.snapshots btrfs defaults,ssd,compress=zstd:1,subvolid=263,subvol=/snapshots/sync2_snaps 0 0
/dev/mapper/cryptrootsd /sd btrfs defaults,ssd,compress=zstd:1 0 0
/dev/mapper/swap none swap sw 0 0

Der Reihe nach:

  • Ganz oben das Boot Firmware Verzeichnis, dass unter Boot eingehängt wird und die Startdateien beinhaltet.
  • Dann kommt das Root Verzeichnis
  • Der nächste Eintrag hängt den kompletten btrfs Baum in das Verzeichnis btrfs ein. Das ist ziemlich praktisch, auch wenn man später ggf. mit chroot arbeiten muss / möchte, um die initramfs zu erstellen.
  • .snapshots wird als Volume unter Root angelegt. Da sich damit dann aber auch die Snapshots selbst unterhalb des Volumes Root, gibt es die Empfehlung die Snapshots woanders unterzubringen. Dafür habe ich also ein separates Volume angelegt. Damit Snapper damit arbeiten kann, muss es aber z.B. unter ROOT eingebunden werden, wenn man für ROOT snapshots erstellen möchte.
  • Sync 1 Snapshots (analog vorheriger Punkt)
  • Sync 2 Snapshots (analog vorherige beide Punkte)
  • SD Laufwerk unter SD (gleiches Konzept wie bei Btrfs der ganze Baum wird eingehängt auch hier Vorteilhaft für chroot / initramfs
  • Swap Partition

Und passend dazu die /etc/crypttab

cryptrootssd UUID=87455e48-dae8-4e8d-8683-acc6ad6e8225 key1 luks,initramfs,keyscript=decrypt_keyctl
swap UUID=8459a5c7-9b08-4e4e-b76c-f0cdb5caf4e9 key1 luks,initramfs,keyscript=decrypt_keyctl
cryptrootsd UUID=71f6f452-8efe-4d0f-8a65-01bd18237e6d key1 luks,initramfs,keyscript=decrypt_keyctl
# <target name> <source device> <key file> <options>

Achtung: Als bei mir der Kommentar in der ersten Zeile stand wurden Folgeeinträge nicht erkannt. Das merkt ihr spätestens beim erstellen der initramfs

Wichtig hier die UUIDs nicht /dev/sda1 verwenden,weil letzteres nicht eindeutig ist. Die UUIDs sind die von den Luks Devices und nicht die von den Mappern. key1 ist ein Platzhalter der dafür sorgt, dass alle Laufwerke mit einem Key entschlüsselt werden können (also letztlich einer Eingabe – wenn man das nicht macht darf man beim Start 3x das Passwort eingeben – Remotelogin geht dann überhaupt nicht!). Dafür ist auch der initramfs und der keyscript Eintrag notwendig.

Die Vorbereitung ist durch. Nun fehlt noch die Initramfs. Das decrypt_key script ist nicht Ubuntu Standard, sondern muss nachinstalliert werden.

sudo apt install keyutils

Weiterhin lässt sich das Entschlüsseln nur vornehmen, wenn man direkten Zugriff auf das Pi hat (Keyboard, Bildschirm). Wenn man das auch Remote machen möchte, muss man zusätzlich Dropbear installieren.

sudo apt install dropbear

Jetzt steht noch ein wenig Konfigurationsarbeit an. Dropbear kann auf einem anderen Port laufen als der Standard SSH Login. Der Vorteil ist, dass man dann keine Sicherheitswarnungen bekommt. Faktisch war ich aber schlicht zu faul einen separaten Port in der Firewall zu öffnen und immer dran zu denken welcher Port denn nun wohl der Loginport ist. Ich bin also bei Port 22 geblieben.

Ich greife von Putty (Windows) auf das Pi zu. Somit habe ich den key mit dem Puttygen erstellt. Dafür einfach mit dem Puttygen einen Key erzeugen, den privaten Teil speichern und anschließend den öffentlichen Teil über die Zwischenablage auf den Server bringen. Der öffentliche Teil muss unter /etc/dropbear-initramfs/authorized_keys abgelegt werden.

Das Schema ist z.B. Typ, Key, Bezeichnung – also ssh-rsa key123ganzviele blabla

In der /etc/dropbear-initramfs/config

DROPBEAR_OPTIONS="-p 22"

Ich vermute das ist Standard aber schaden kann es ja nicht.

Ansonsten noch in etc/default/dropbear

NO_START=1 auf NO_START=0

Da ihr in der Regel den Dropbear nicht als SSH Zugang nach dem Boot verwenden möchtet, könnt ihr den Start des Dienstes deaktivieren:

sudo systemctl disable dropbear

Nun noch die Konfiguration der initramfs und schon kann es los gehen.

/etc/initramfs-tools/initramfs.conf

BUSYBOX=y
CRYPTSETUP=y
DROPBEAR=y
DECRYPT_KEYCTL=y

Ich weiß nicht, ob das alles nötig ist (speziell bei dem letzten Eintrag habe ich Zweifel, ob der korrekt ist bzw. die Initramfs Erstellung erkennt eigentlich auch von alleine was benötigt wird aber doppelt hält besser.

/etc/initramfs-tools/modules

btrfs
cryptsetup
decrypt_keyctl
busybox

Doppelt hält besser sagte ich ja schon. 😉

Nun geht es an das eigentliche Erstellen der initramfs. Bei dem ersten Laufwerk habe ich es ohne chroot gemacht. Das hat in dem Fall auch funktioniert. Beim Boot wurde das Laufwerk nicht automatisch entschlüsselt. Ich konnte aber die entsprechenden Befehle sudo cryptsetup luksOpen /dev/sda1 cryptrootssd und den Mount (siehe oben) manuell einfügen. Anschließend habe ich per exit die Busybox verlassen und konnte ganz normal ins Betriebssystem booten und dort eine initramfs erstellen.

Beim zweiten Laufwerk ist mir das nicht gelungen. Dort musste ich explizit über Chroot die initramfs erstellen, da offensichtlich das Laufwerk in der initramfs verdrahted wird. Die Guides, die ich gelesen habe hörten sich alle eher so an, als wenn das nicht der Fall ist. Zumindest sollte der Pi die cryprootssd entsperren, obwohl ich alle Configdateien vorher auf die microSD um gestellt hatte

Bevor nun neu gebootet werden kann muss noch die cmdline.txt angepasst werden (vorher Kopie erstellen):

net.ifnames=0 dwc_otg.lpm_enable=0 console=serial0,115200 console=tty1 root=/dev/mapper/cryptrootssd rootflags=subvol=ROOT rootfstype=btrfs elevator=deadline fsck.repair=no rootwait fixrtc cryptdevice=UUID=87455e48-dae8-4e8d-8683-acc6ad6e8225:cryptrootssd

Auch dieser Eintrag bezieht sich auf die Luks ID. Wenn man wie im meinen Fall zwischen zwei Laufwerken wechselt benötigt man also zwei cmdline.txt Files und zwei initramfs (initrd.img). Einen komfortableren Weg habe ich noch nicht gefunden. Sobald der Pi 4 echten Boot von USB beherrscht kann man die SD von dem USB Laufwerk trennen und das Rumgehampel entfällt.

Das hebt auch die Wechselwirkungen im Kontext initramfs auf.

Weiterhin muss man den Raspi noch davon überzeugen die Initramfs zu nutzen. Dazu unter boot/firmware die Datei config.txt um folgenden Text ergänzen:

initramfs initrd.img followkernel

Nun noch die initramfs erstellen. Die alte initramfs wird als bakup erzeugt. Falls also irgendwas schief geht, funktioniert die noch. Wenn ihr also mit eurem ursprünglichen Bootvolume starten wollt, müsst ihr das Backup zurück kopieren. Wenn ihr mehrfach die Initramfs erstellt (siehe unten), dann macht vorher eine Sicherheitskopie, sonst hilft das Backup auch nichts mehr.

Chroot Umgebung vervollständigen:

mount /dev/mmcblk0p1 /btrfs/boot/firmware

(ggf vorher mit mkdir Verzeichnis anlegen, wenn nicht vorhanden)

mount -t proc none /btrfs/ROOT/proc
mount -t sysfs none /btrfs/ROOT/sys

Mit Root Nutzer (sicherheitshalber):

chroot /btrfs/ROOT/

Und jetzt noch eine Runde beten:

update-initramfs -u -k all

Bei der Erstellung der initramfs sollte man tunlichst darauf achten, ob Fehler ausgeworfen werden. Der einzige Fehler, den ich ignoriert habe war, dass das Root Volume nicht erkannt wurde (Sicherheitshalber hatte ich beim ersten Boot alle anderen Volumes in fstab / crypttab auskommentiert. Trotzdem kam die Meldung, obwohl nur noch ein Volume vorhanden war und das offensichtlich Root war). Wenn ich das richtig sehe, dann prüft cryptsetup nicht gegen das chroot Dateisystem, sondern gegen das System mit dem gebootet wurde. Dementsprechend können auch mehr Fehler auftreten.

Bei einem Folgeversuch habe ich dann nichts mehr auskommentiert. Geändert hat sich sowohl am Ergebnis als auch an der Fehlermeldung nichts. Das Root Volume sollte in der crypttab an erster Stelle stehen. Theoretisch ist es ja ganz leicht zu erkennen welches das Bootvolume ist – so viele Einträge, die auf / mounten gibt es in der fstab ja nun nicht. Zusätzlich steht auch in der cmdline.txt eindeutig drin wo die Reise hingeht.

Wenn man also keine Fehler sehen will muss man ggf. im Boot etc Ordner die fstab / crypttab temporär anpassen. Ich würde davon aber abraten. Wenn euch das Raspi dann abschmiert, müsst ihr in der initramfs die Werte mit cat zurückstellen. Das macht keinen Spaß.

Wenn der Raspi nicht Bootet könnt ihr entweder warten bis die initramfs auftaucht und dann versuchen das Problem zu korrigieren oder ihr steckt die microSD Karte in einen beliebigen Lauffähigen Rechner und kopiert die alte initrd.img.bak und euer cmdline.txt.bak (oder wie auch immer ihr es genannt habt) zurück. Dann startet der Pi wieder von microSD.

Wie sieht die Anmeldung aus:
Am System:

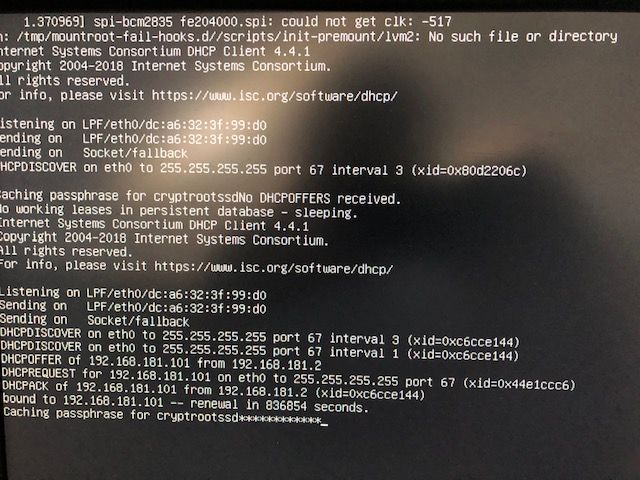

Entsperrung direkt am System

Das Timing ist etwas blöd. Oben sieht man Caching Passphrase for cryptrootssd, dann pfuscht Dropbear mit seinen Netzwerkmeldungen dazwischen. Das zweite Caching passphrase for cryptrootssd sieht man zuerst nicht. Ein simpler Druck auf die Spacetaste oder eine beliebiege andere Taste löst das Problem aber. Danach kann man das Kennwort eingeben und der Boot erfolgt. Die weiteren Laufwerke werden freigeschaltet (Achtung, die erste gedrückte Taste wird schon als erstes Zeichen im Kennwort ausgelegt).

Über Putty

Dropbear

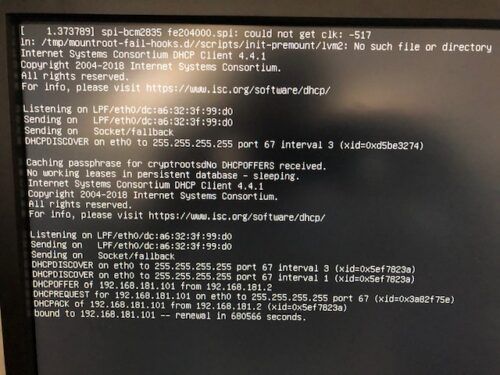

Wie oben nur in dem Fall die microSD als Bootmedium

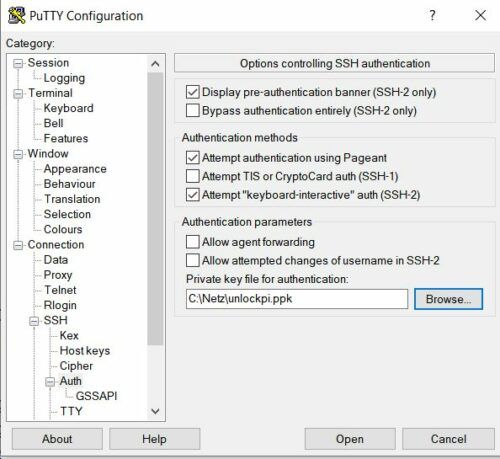

Putty Key für Dropbear

Der Bereich Auth ist für die Keyübergabe des private Key relevant.

Putty Root Login mit Key

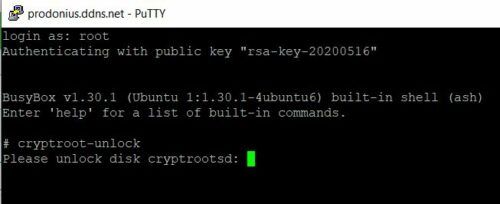

Eingabe der Passphrase über Putty und Dropbear SSH

Anmerkungen:

Ich habe sowohl mit abgeleiteten Schlüsseln als auch mit Schlüsseln in Datein experimentiert. Beides ist aus meiner Sicht nicht sinnvoll.

In einigen Konfigurationen wird für Dropbear eine feste IP vergeben. Das hat bei mir im Kontext des Cloudsetup in Ubuntu 20.04 dazu geführt, dass die Netzwerkverbindungen nicht mehr korrekt funktionierten, obwohl die Einstellungen sich nach meinem Verständnis nur auf die Startumgebung auswirken sollten. Faktisch konnten Namen aufgelöst werden zu IPs. Direkte Verbindungen zu Ips gingen aber nicht. Das hatte sich so noch nie und ergibt für mich auch keinen Sinn.

Teilweise werden in Guides externen Scripts abgelegt (hooks). Die sind nach meinen bisherigen Tests nicht erforderlich.

Spaß ist anders.

Wenn ihr das nicht nur für einen externen Datenträger wie zum Beispiel eine SSD machen wollt ist das Prozedere weitestgehend identisch. Lediglich die /etc/crypttab und die /etc/fstab unterscheiden sich. Um zwischen beiden Systemen zu wechseln müsst ihr die cmdline.txt und die initrd.img tauschen. Der Einzige Bereich wo sich die beiden Systeme unterscheiden ist die Bootpartition und dort speziell in denen beiden Datein. Bei Kernelupdates muss man entsprechend daran denken zwei neue initramds zu erstellen.

Sobald das Pi sauber von einem externen Medium bootet, kann man das ggf. etwas besser trennen. Allerdings weiß ich auch nicht was für Effekte entstehen, wenn der init auf einem älteren Kernel erfolgt als der Rest.

Der Effekt würde zum Beispiel entstehen, wenn man standardmäßig mit der SSD bootet und dort ein Kernelupdate durchführt (apt update / apt upgrade). Die initrd.img wird durch das Update auf den neusten Stand gebracht. Die zweite initrd.img für den microSD Boot aber nicht. Wenn man nun noch per rsync das Root Dateisysetem von der SSD auf die microSD synchronisiert, dann hat man bzgl. der initrd.img für die SD einen Schiefstand im Vergleich zu dem restlichen System.

Das käme wohl auf einen Versuch an, könnte aber ziemlich unschön Enden. Also besser beide Images erneuern bei einem Kernelwechsel oder ein Komplettimage der micro SD erstellen und dann testen.

Der Dropbear Remotezugang hat übrigens auch Vorteile, wenn ihr nicht wirklich “remote” seid. Erstens ist es ziemlich blöd, wenn man auf der Console ohne Nano und co arbeiten muss, dann auch noch Texte zu kopieren. Wenn sich über SSH anmeldet hat man eine Maus und copy & paste, wenn man zum Beispiel Putty nutzt.

Zweitens benötigt man dann auch immer eine angeschlossene Tastatur / einen Bildschirm.

Fazit:

Luks mit Btrfs und so einfach! Die Windows Benutzer, die sowas mit ein paar einfachen Klicks machen sind doch nur verweichlicht oder einfach vernünftiger?

Auf jeden Fall fehlt in dem Linux Luks Kontext ganz viel Liebe. Für mich ist es unverständlich, dass solche essentiellen Dinge nicht out of the Box gehen. Die Remoteöffnung ok das ist sicher ein spezieller Anwendungsfall aber Anmelden mit gleichzeitigem Freischalten von einem oder mehreren Laufwerken gehört in den Kernel und zwar ohne rumgehampel mit zusätzlichen Tools oder initramfs und zwar auch und gerade für das root Dateisystem.

Mit allen Schritten hat mich die ganze Aktion mehrere Tage gekostet und das Lesen von grob 20 Guides und versuchen darin die Versatzstücke und Zusammenhänge zu finden. Jeder hat in seinen Guides (ich sicher auch) Schritte, die nicht erforderlich sind, nicht zu Ubuntu passen oder veraltet sind. Daraus halbwegs sinnvolle Zusammenhänge zu erkennen ist nicht so einfach.

Da ich den Guide aus dem Gedächtnis zusammen geschrieben habe, gebe ich keine Garantie auf Vollständigkeit, habe aber hoffentlich alles erwischt was relevant ist und die diversen Sackgassen ausgelassen.

Ich habe jetzt folgendes Setup:

  • SSD 1TB (BTRFS, Bootpartition vorbereitet, aktuell ungenutzt), Datenpartition Verschlüsselt mit Backups von 2 Servern, Swap verschlüsselt)
  • microSD 128GB (BTRFS, Bootpartition geteilt, Datenparition verschlüsselt und enthält keine Backups) – wird regelmäßig per rsync aktualisiert, ist also nahe an dem Stand der SSD)
  • microSD2 128GB (wie die vorherige SD per DD als 1:1 Image angelegt. Anschließend UUID, PARTUUID geändert, dev mapper von cryptrootsd auf cryptrootsd2 geändert (fstab,cmdline.txt,crypttab). Keine Aktualisierung per rsync. Liegt neben dem Pi als Notfallboot, falls ich mir die erste microSD beschädige und ich per default auf microSD Boot konfiguriert, kann aber leicht auf SSD umgestellt werden.
  • Raspian (16GB microSD reicht vollig) unverschlüsselt für Firmwareupgrades

D.h. ca. 50€ für microSDs aber das Geld ist gut angelegt. Der Zeitbedarf einer evtl. Neuinstallation + Konfiguration ist sehr viel größer.

Update: 20.05.2020

Es gibt jetzt ganz frisch die ersten Beta Versionen für direkten Boot von einem USB Gerät. An dem Guide ändert das wenig. Lediglich der fstab Mount für die Firmware ändert sich von der microSD auf das entsprechende Device. Man benötigt aber die aktuell Firmware (die lässt sich nur über ein Raspian Image installieren) und dann die neuen startelf dateien. Wie und wann die nach Ubuntu kommen ist noch offen. Das kann man sich vermutlich auch manuell zusammen basteln aber ggf. macht es durchaus Sinn noch etwas zu warten.

1 2 3
